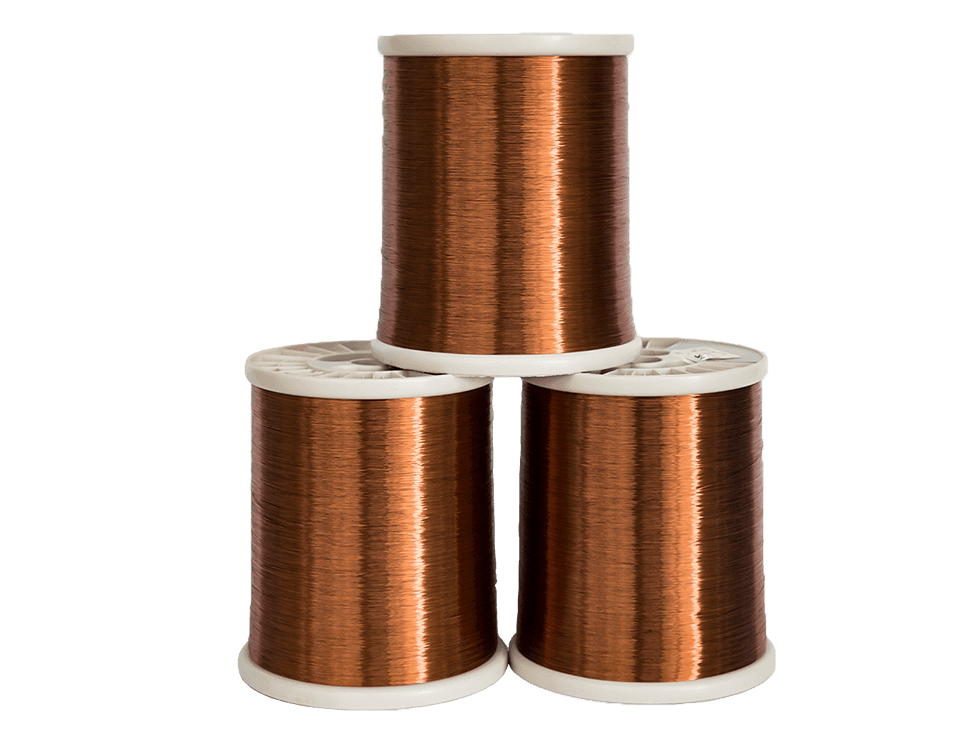

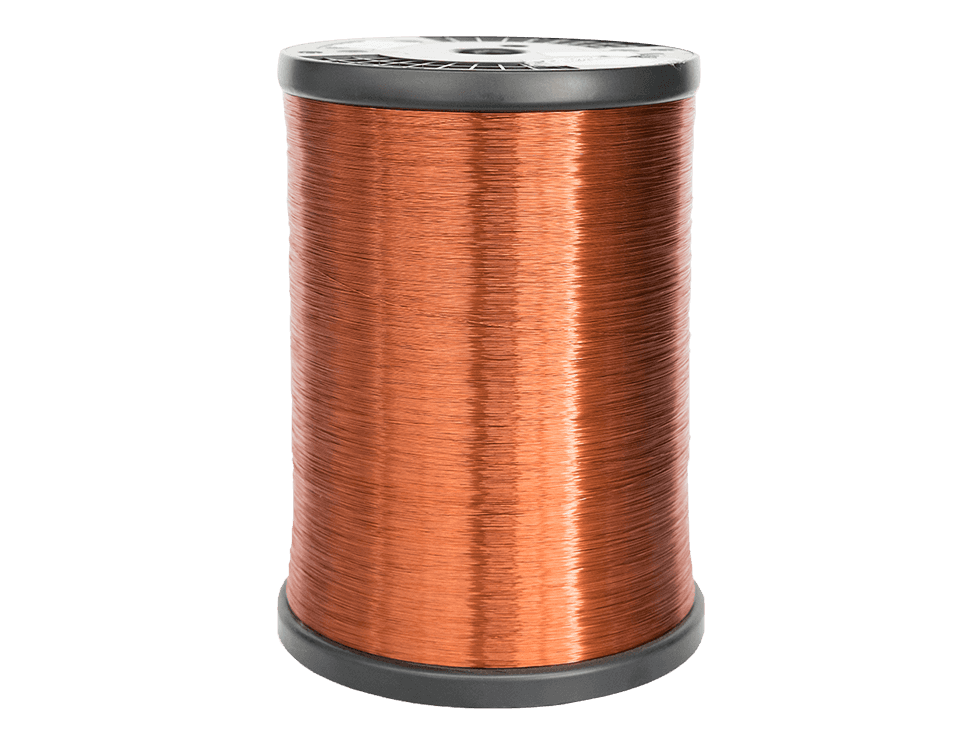

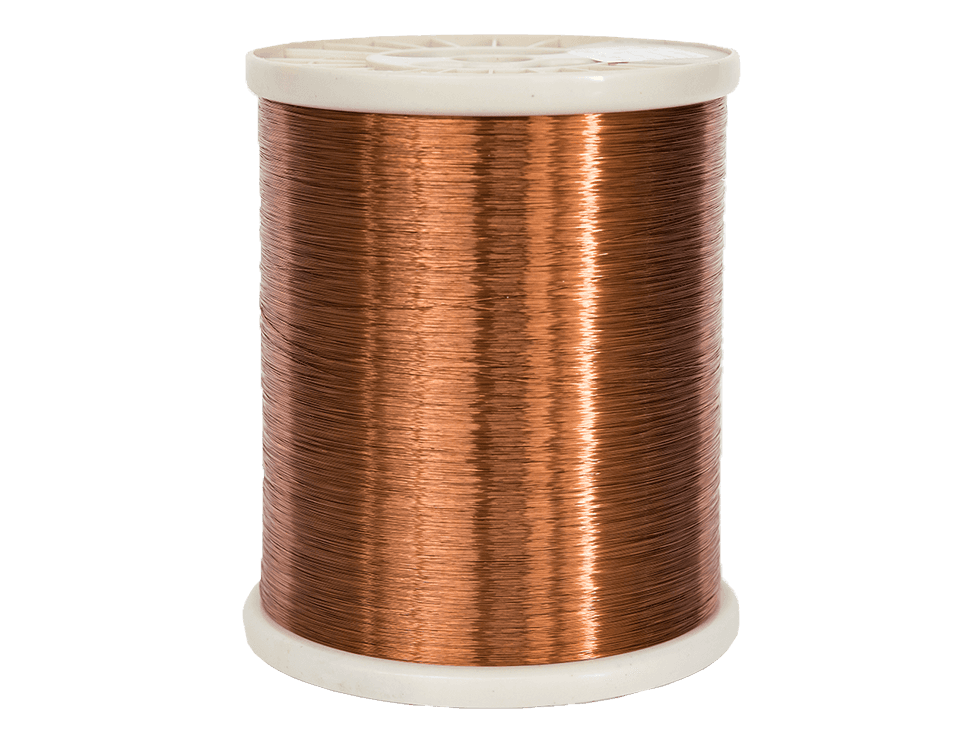

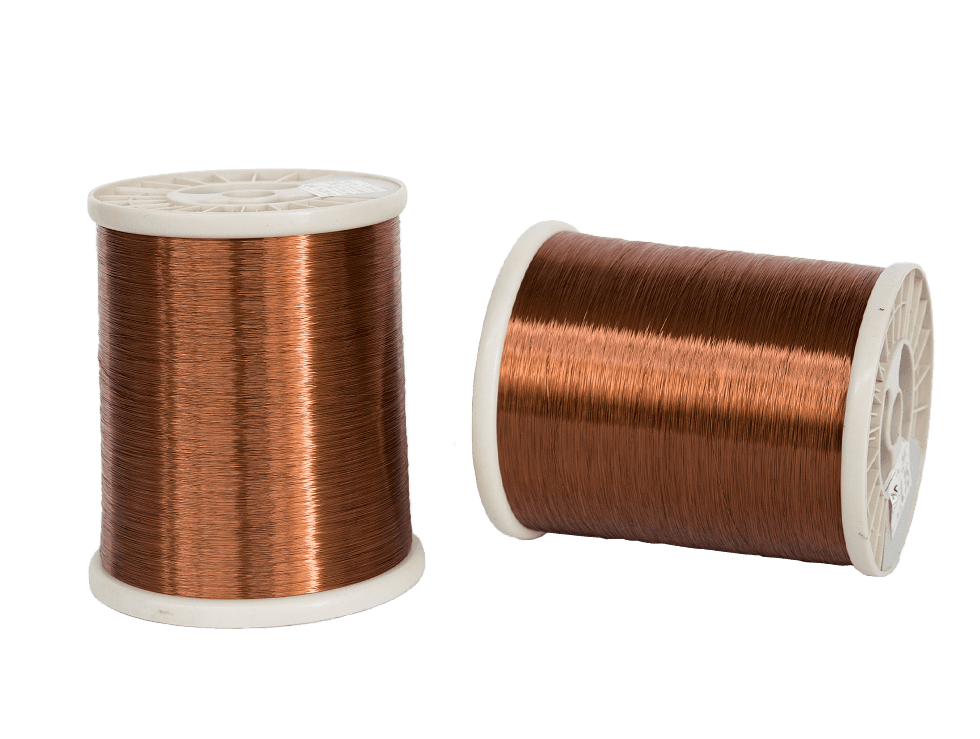

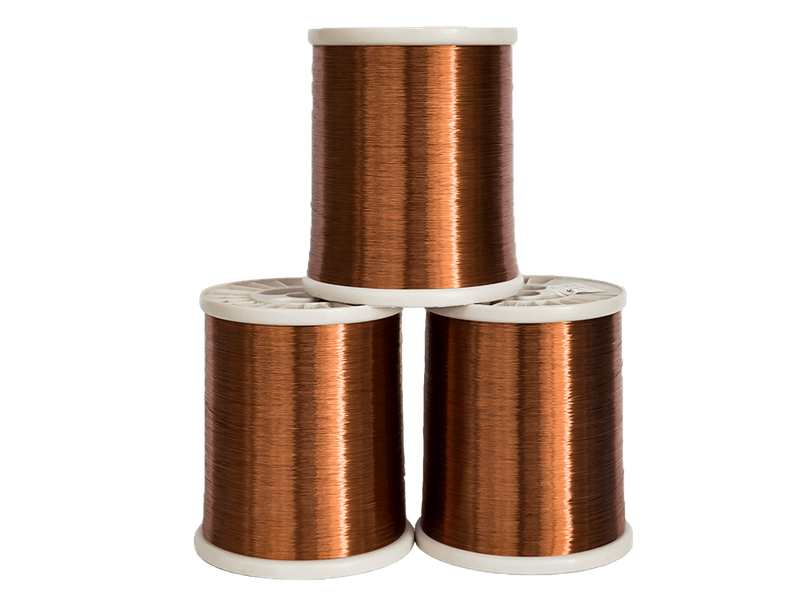

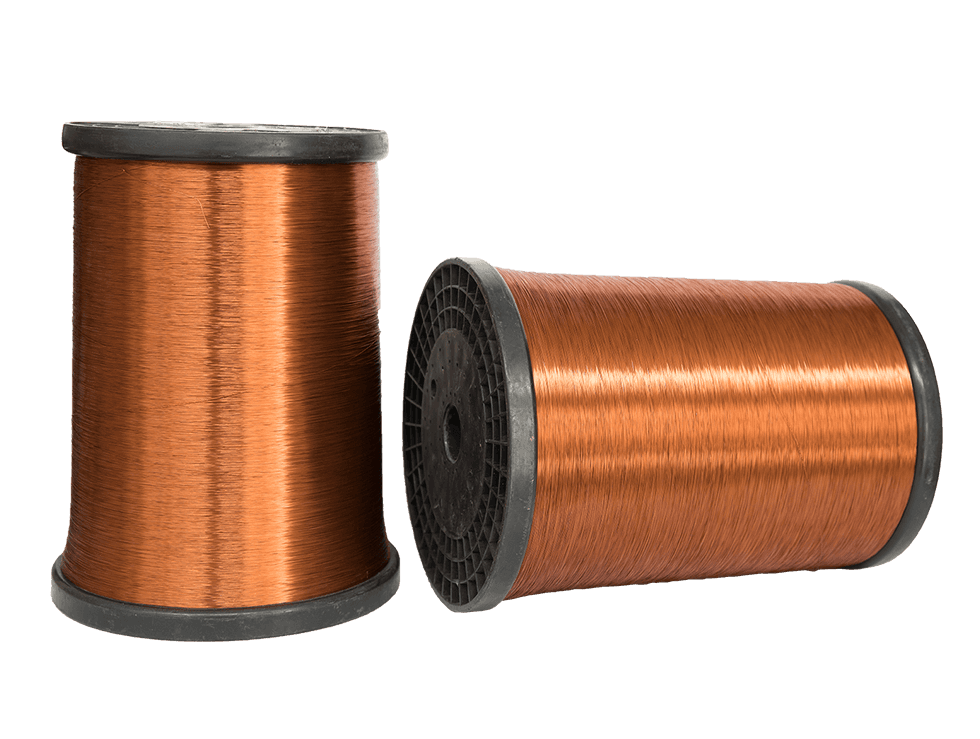

QA-2 / 155级聚酯尼龙复合漆包铜圆线
湖州富大电工科技有限公司

QA-2 / 155级聚酯尼龙复合漆包铜圆线

产品详情湖州富大电工科技有限公司

非自粘性漆包线尺寸(R20)

导体标称直径/mm

导体公差士 / mm

最小漆膜厚度/mm

最大外径/mm

1级

2级

3级

1级

2级

3级

0.018

/

0.002

0.004

/

0.022

0.024

/

0.020

0.002

0.004

0.024

0.027

0.022

0.002

0.005

0.027

0.030

0.025

0.003

0.005

0.031

0.034

0.028

0.003

0.006

0.034

0.038

0.032

0.003

0.007

0.039

0.043

0.036

0.004

0.008

0.044

0.049

0.040

0.004

0.008

0.049

0.054

0.045

0.005

0.010

0.055

0.061

0.050

0.005

0.010

0.060

0.066

0.056

0.006

0.011

0.067

0.074

0.063

0.006

0.012

0.076

0.083

0.071

0.003

0.007

0.012

0.018

0.084

0.091

0.097

0.080

0.003

0.007

0.014

0.020

0.094

0.101

0.108

0.090

0.003

0.008

0.015

0.022

0.105

0.113

0.120

0.100

0.003

0.008

0.016

0.023

0.117

0.125

0.132

0.112

0.003

0.009

0.017

0.026

0.130

0.139

0.147

0.125

0.003

0.010

0.019

0.028

0.144

0.154

0.163

0.140

0.003

0.011

0.021

0.030

0.160

0.171

0.181

0.160

0.003

0.012

0.023

0.033

0.182

0.194

0.205

0.180

0.003

0.013

0.025

0.036

0.204

0.217

0.229

0.200

0.003

0.014

0.027

0.039

0.226

0.239

0.252

0.224

0.003

0.015

0.029

0.043

0.252

0.266

0.280

0.250

0.004

0.017

0.032

0.048

0.281

0.297

0.312

0.280

0.004

0.018

0.033

0.050

0.312

0.329

0.345

0.315

0.004

0.019

0.035

0.053

0.349

0.367

0.384

0.355

0.004

0.020

0.038

0.057

0.392

0.411

0.428

0.400

0.005

0.021

0.040

0.060

0.439

0.459

0.478

0.450

0.005

0.022

0.042

0.064

0.491

0.513

0.533

0.500

0.005

0.024

0.045

0.067

0.544

0.566

0.587

0.560

0.006

0.025

0.047

0.071

0.606

0.630

0.653

0.630

0.006

0.027

0.050

0.075

0.679

0.704

0.728

0.710

0.007

0.028

0.053

0.080

0.762

0.789

0.814

0.800

0.008

0.030

0.056

0.085

0.855

0.884

0.911

0.900

0.009

0.032

0.060

0.090

0.959

0.989

1.018

1.000

0.010

0.034

0.063

0.095

1.062

1.094

1.124

1.120

0.011

0.034

0.065

0.098

1.184

1.217

1.248

1.250

0.013

0.035

0.067

0.100

1.316

1.349

1.381

1.400

0.014

0.036

0.069

0.103

1.468

1.502

1.535

1.600

0.016

0.038

0.071

0.107

1.670

1.706

1.740

1.800

0.018

0.039

0.073

0.110

1.872

1.909

1.944

2.000

0.020

0.040

0.075

0.113

2.074

2.112

2.148

2.240

0.022

0.041

0.077

0.116

2.316

2.355

2.392

2.500

0.025

0.042

0.079

0.119

2.578

2.618

2.656

2.800

0.028

0.043

0.081

0.123

2.880

2.922

2.961

3.150

0.032

0.045

0.084

0.127

3.233

3.276

3.316

3.550

0.036

0.046

0.086

0.130

3.635

3.679

3.721

4.000

0.040

0.047

0.089

0.134

4.088

4.133

4.176

4.500

0.045

0.049

0.092

0.138

4.591

4.637

4.681

5.000

0.050

0.050

0.094

0.142

5.093

5.141

5.186

对于导体标称直径的中间尺寸,应取下一个较大导体标称直径对应的最小漆膜厚度。
注1:0.063mm及以下规格的最小外径按表3测量的导体直径+最小漆膜厚度计算。
注2:R40数系的导体标称直径中间尺寸见附录A。

自粘性漆包线尺寸(R20)

 导体标称直径/mm

导体公差土/mm

内漆层最小最度/
mm

自粘层最小厚度/
mm

最大外径/mm

1B级

2B级

1B级

2B级

0.020

/

0.002

0.004

0.001

0.026

0.029

0.022

0.002

0.004

0.002

0.030

0.033

0.025

0.003

0.005

0.002

0.034

0.037

0.028

0.003

0.006

0.003

0.038

0.042

0.032

0.003

0.006

0.003

0.044

0.048

0.036

0.004

0.007

0.004

0.050

0.055

0.040

0.004

0.008

0.004

0.055

0.060

0.045

0.005

0.009

0.004

0.062

0.068

0.050

0.005

0.010

0.005

0.068

0.074

0.056

0.006

0.011

0.005

0.075

0.082

0.063

0.006

0.012

0.005

0.085

0.092

0.071

0.003

0.007

0.012

0.006

0.094

0.101

电阻

对于导体标称直径0.063mm及以下的漆包线,20℃时的电阻应在表3的规定值范围内。
对于导体标称直径0.063mm以上的漆包线,电阻值不作规定。
经供需双方协商同意,导体标称直径0.063mm以上1.000mm及以下的漆包线可以进行电阻测量。在这种情况下,20℃时的电阻应在附录C的规定值范围内。

导体标称直径/mm

电阻 Ω/m

导体标称直径/mm

电阻 Ω/m

最小值

最大值

最小值

最大值

0.013

60.46

73.89

0.036

15.16

18.42

0.020

48.97

59.85

0.040

12.28

14.92

0.022

40.47

49.47

0.045

9.705

11.79

0.025

31.34

38.31

0.050

7.922

9.489

0.023

24.99

30.54

0.056

6.316

7.565

0.032

19.13

23.38

0.063

5.045

5.922

注1:上述规定值系依据附录B计算得到的。
注2:标称电阻见附录C。

伸长率

断裂伸长率应不小于表4的规定值。
GB / T6109.1-2008 / IEC60317-0-1:2005

导体标称直径 / mm

最小伸长率 / %

导体标称直径 / mm

最小伸长率 / %

导体标称直径 / mm

最小伸长率 / %

0.018

5

0.180

20

1.800

32

0.020

6

0.200

21

2.000

33

0.022

6

0.224

21

2.240

33

0.025

7

0.250

22

2.500

33

0.028

7

0.280

22

2.800

34

0.032

8

0.315

23

3.150

34

0.036

8

0.355

23

3.550

35

0.040

9

0.400

24

4.000

35

 0.045

9

0.450

25

4.500

36

0.050

10

0.500

25

5.000

36

0.056

10

0.560

26

/

/

0.063

12

0.630

27

0.071

13

0.710

28

0.080

14

0.800

28

0.090

15

0.900

29

0.100

16

1.000

30

0.112

17

1.120

30

0.125

17

1.250

31

0.140

18

1.400

32

0.160

19

1.600

32

注:对于导体标称直径的中间尺寸,应取下一个较大导体标称直径对应的伸长率数值。

回弹性

导体标称直径0.080mm及以上1.600mm及以下当用规定负荷在规定圆棒上试验时,漆包线的最大回弹角应不超过表5的规定值。
导体标称直径1.600mm以上漆包线的最大回弹角应不超过5°。

导体标称直径/mm

圆棒直径/mm

负荷/N

最大回弹角/(°)

1级

2级和1B级

3级和2B级

0.080

5

0.25

70

80

100

0.090

67

77

94

0.100

64

73

90

0.112

7

0.50

64

73

88

0.125

62

70

84

0.340

59

67

79

0.160

10

1.0

59

67

78

0.180

57

65

75

0.200

54

62

72

0.224

12.5

2.0

51

59

68

0.250

49

56

65

0.280

47

53

61

0.315

19

4.0

50

55

62

0.355

48

53

59

0.400

45

50

55

0.450

25

8.0

44

48

53

0.5C0

43

47

51

0.560

41

44

48

0.630

37.5

12.0

46

50

53

0.710

44

47

50

0.800

41

43

46

0.900

50

15.0

45

48

51

1.000

42

45

47

1.120

39

41

43

1.250

35

37

39

1.400

32

34

36

1.600

28

30

32

注:对于导体标称直径的中间尺寸,应取下一个较大导体标称直径对应的回弹角数值。

柔韧性和附着性

圆棒卷绕试验(导体标称直径1.600mm及以下)
漆包线按表6规定拉伸并在适当的圆棒上卷绕后,漆层应不开裂。

圆棒卷绕

导体标称直径 / mm

圆棒卷绕前的伸长率 / %

圆棒直径 / mm

以上

及以下

-

0.050

20a

0.150

0.050

0.063

15a

0.150

0.063

0.080

10

0.150

0.080

0.112

5

0.150

0.112

0.140

0

0.150

0.140

1.600

0

db

a 或者拉伸至铜的断裂点,取较小值。
db 鉍包线的导体标称直径。

热冲击

导体标称直径1.600mm及以下漆层应不开裂。圆棒直径应符合表7的规定。最小热冲温度见相关的产品标准。
导体标称直径1.600mm以上拉伸25%后,漆层应不开裂。最小热冲温度见相关的产品标准。

导体标称直径/ mm

圆棒直径/ mm

导体标称直径/ mm

圆棒直径/ mm

0.160

0.250

0. 500

1.120

0.180

0.280

0.560

1.250

0. 200

0.315

0.630

1.400

0. 224

0.355

0.710

1.600

0.250

0.400

0.800

1.800

0.280

0.630

0.900

2.000

0.315

0.710

1.000

2.240

0.355

0. 800

1.120

3.550

0.400

0.900

1.250

4.000

0.450

1.000

1.400

4.500

-

-

1.600

5.000

软化击穿见相关产品标准的要求。
耐刮见相关产品标准的要求。
耐溶剂标准溶剂用硬度为“H”的铅笔进行试验,漆层不应被刮破。



击穿电压

当在室温和高温(当用户要求时)下试验时,漆包线应分别符合13.1、13.2和13.3的要求。高温试验的温度见相关产品标准。
导体标称直径0.100mm及以下五个试样中应至少有四个在小于或等于表8规定的电压下不发生击穿。

导体标称直径 / mm

室溫下最小击穿电压(有效值) / V

1级和1B级

2级和2B级

3级

0.018

110

225

-

0.020

120

250



0.022

130

275

-

0.025

150

300

-

0.028

170

325

-

0.032

190

375

-

0.036

225

425

-

0.040

250

475

-

0.045

275

550

-

0.050

300

600

-

0.056

325

650

-

0.063

375

700

-

0.071

425

700

1100

0.080

425

850

1200

0.090

500

900

1300

0.100

500

950

1400

导体标称直径0.100mm以上2.500mm及以下五个试样中应至少有四个在小于或等于表9规定的电压下不发生击穿。

击穿电压

导体标称直径/mm

最小击穿电压(有效值)/V

1级和1B级

2级和2B级

3级

室温

高温

室温

高温

室温

高温

0.112

1300

1000

2700

2000

3900

2900

0.125

1500

1100

2800

2100

4100

3100

0.140

1600

1200

3000

2300

4200

3200

0.160

1700

1300

3200

2400

4400

3300

0.180

1700

1300

3300

2500

4700

3500

0.200

1800

1400

3500

2600

5100

3800

0.224

1900

1400

3700

2800

5200

3900

0.250

2100

1600

3900

2900

5500

4100

0.280

2200

1700

4000

3000

5800

4400

0.315

2200

1700

4100

3100

6100

4600

0.355

2300

1700

4300

3200

6400

4800

0.400

2300

1700

4400

3300

6600

5000

0.450

2300

1700

4400

3300

6800

5100

0.500

2400

1800

4600

3500

7000

5300

0.560

2500

1900

4600

3500

7100

5300

0.630

2600

2000

4800

3600

7100

5300

0.710

2600

2000

4800

3600

7200

5400

0.800

2600

2000

4900

3700

7400

5600

0.900

2700

2000

5000

3800

7600

5700

1.000以上
2.500及以下

2700

2000

5000

3800

7600

5700

导体标称直径2.500mm以上
五个试样中应至少有四个在小于或等于表10规定的电压下不发生击穿。

导体标称直径2.500mm以上五个试样中应至少有四个在小于或等于表10规定的电压下不发生击穿。

击穿电压

导体标称直径/mm

最小击穿电压(有效值)/V

1级和1B级

2级和2B级

3级

室温

高温

室温

高温

室温

高温

2.500以上

1300

1000

2500

1900

3800

2900

漆膜连续性(导体标称直径1.600mm及以下)每30m漆包线的针孔数应不超过表11的规定值。

漆膜连续性

导体标称直径/min

每30m的最大针孔数

以上

及以下

1级和1B级

2级和2B级

3级

-

0.050

60

24

-

0.050

0.080

60

24

3

0.080

0.125

40

15

3

0.125

1.600

25

5

3

温度指数试验应按IEC60172在导体标称直径为1.000mm,2级漆膜厚度的未浸渍漆包线试样上进行。
温度指数应不小于相关产品标准的规定值,并且在最低试验温度下的失效时间应不小于5000h耐冷冻剂见相关产品标准的要求。
直焊性见相关产品标准的要求。
热黏合见相关产品标准的要求。
介质损耗系数见相关产品标准的要求耐变压器油见相关产品标准的要求。
失重见相关产品标准的要求针孔试验见相关产品标准的要求。
包装包装种类可能影响漆包线的某种性能,例如回弹性。因此包装的种类(例如交货线盘类型)应由供需双方协商决定漆包线应均匀紧密地卷绕在交货线盘上或置于容器内。除非供需双方协商同意,交货线盘或容器中均不应有一个以上线段的漆包线。当多于一个线段时,应由供需双方协商同意在标签上标明和/或在包装上标识出线段的长度当漆包线成圈交货时,成圈的尺寸和最大重量应由供需双方协商决定。线圈上任何附加的保护也

GB/T610.1-2008/IEC603170-1:2005
应由供需双方协商决定。
标签应挂在由供需双方协商同意的每个包装单位上,并且应包括下述内容:
a.制造厂名和/或商标; b.漆包线和漆膜种类,例如产品名称和/或国家标准编号;漆包线净重d.漆包线标称直径和漆膜级别; e.制造日期



我们的工厂湖州富大电工科技有限公司

  • 工厂
  • 走道
  • 检测设备
  • 检测设备
  • 检测设备
  • 检测设备
  • 检测设备
  • 检测设备
  • 检测设备
  • 检测设备

信息反馈湖州富大电工科技有限公司

我们的荣誉湖州富大电工科技有限公司

  • 湖州市诚信自律签约单位

    湖州市诚信自律签约单位

  • 湖州市二星级绿色工厂

    湖州市二星级绿色工厂

  • 安全生产标准化三级企业

    安全生产标准化三级企业

  • 工业商会理事单位

    工业商会理事单位

  • 年度最佳优质供应商

    年度最佳优质供应商

  • 南浔商会第三届理事单位

    南浔商会第三届理事单位
